所属分类：直流有刷电机驱动器
所属系列：H桥系列
更新日期：2014-07-26

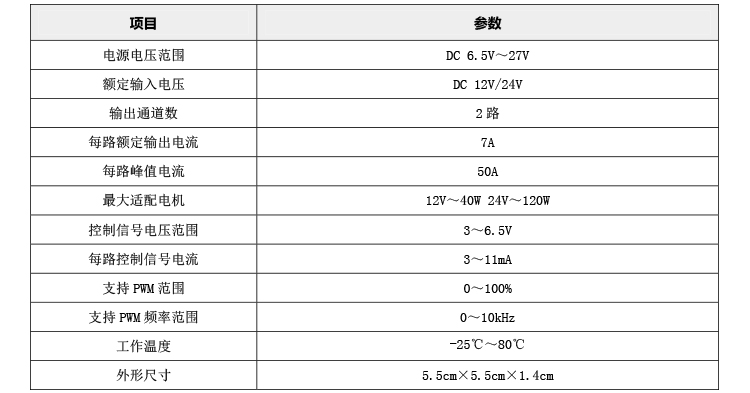

品牌：艾思控 型号：AQMH2407ND 电压规模：7-24V 通道数：2 额定电流：7A/路 控制信号：PWM、逻辑电平 调速方法：占空比 适用电机：直流有刷电机 最大匹配电机：24V-120W, 12V-40W |
|

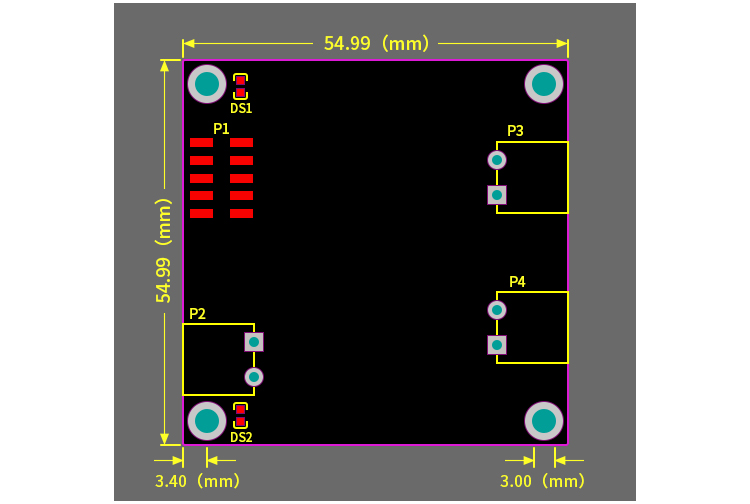

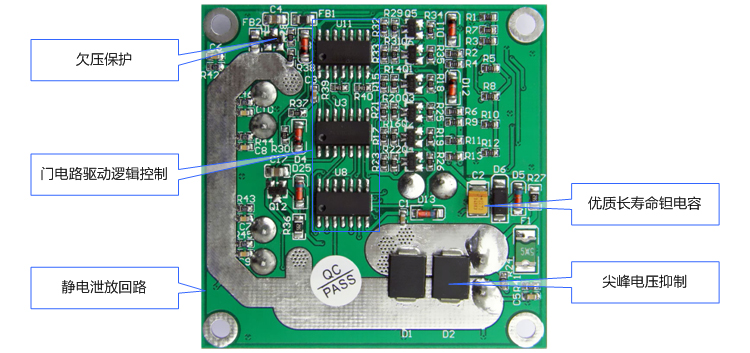

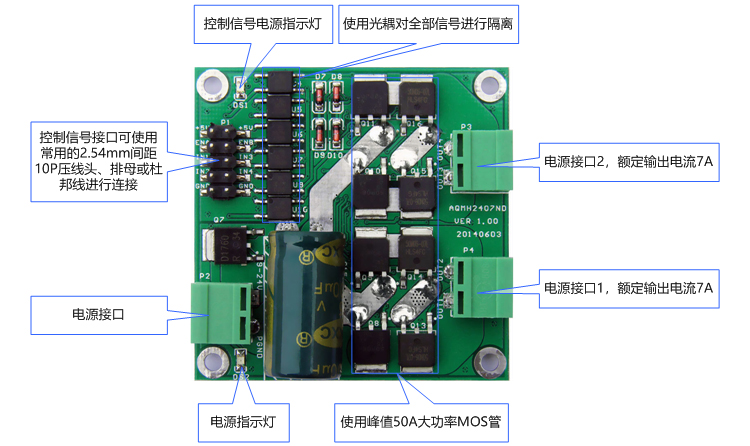

◆ 极小的尺寸 ，仅5.5cm×5.5cm ； |
本H桥�？槭褂妹诺缏贰⒂隡OS管组合方法实现电机正反转、制动及调速控制。既有较大的输出电流又有类似L298无邪的控制信号逻辑。 |

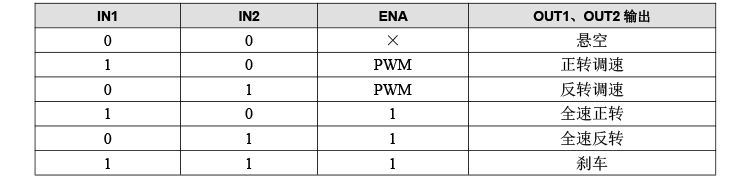

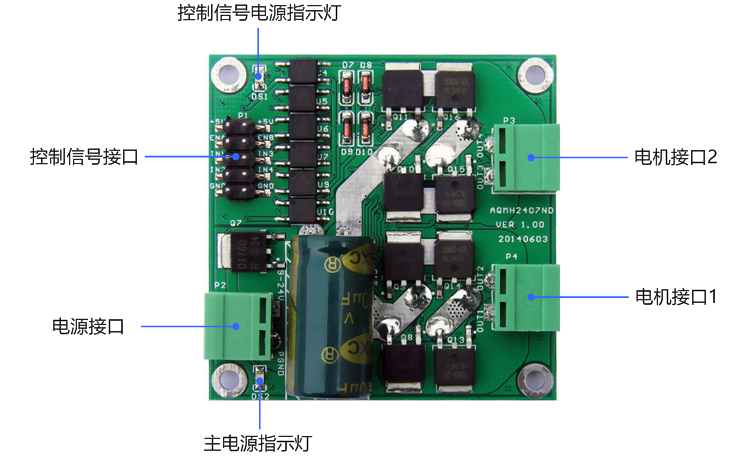

1. 电机接口1控制信号逻辑

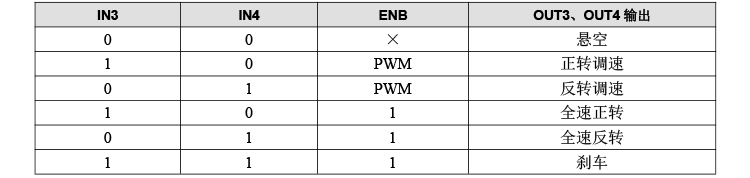

2. 电机接口2控制信号逻辑

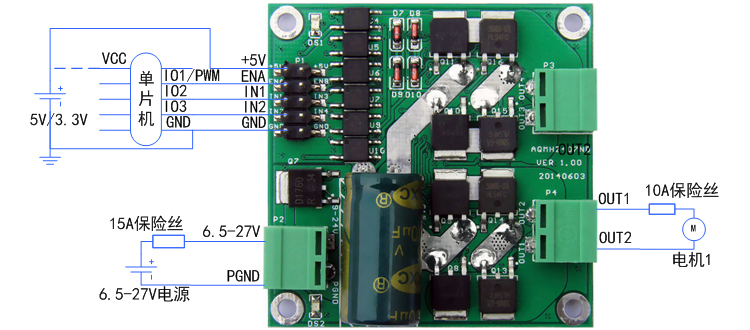

1. 使用单片机控制电机转动的接法
| 单片机的电源与驱动板控制信号电源应共地 ，但不要与电机电源GND共地。当使用5V单片机时 ，驱动板+5V接电源+5V ；当使用3.3V单片机时 ，驱动板+5V接电源3.3V。单片机和驱动板控制信号可共用一电源或各自自力供电（但一定要共地）。ENA为与单片机的一个GPIO或PWM输出端口相连 ，当ENA为高电平时 ，驱动板使能 ，正反转或刹车有用 ，若是是PWM信号 ，那么可对电机举行调速 ；低电平时 ，驱动板禁能 ，电机接口无输出。IN1和IN2与单片机的两个GPIO相连（可支持51单片机恣意IO口 ，无需上拉电阻） ，控制电机正反转及刹车 ，驱动器逻辑见逻辑表。 |

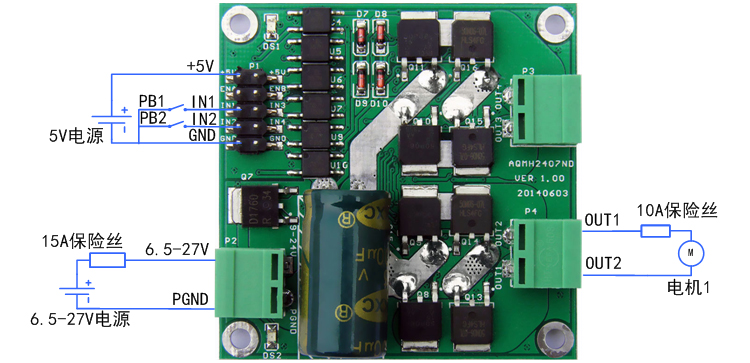

2. 使用按键控制电机正反转的接法
| 其中 ，PB1和PB2为两个按键。当PB2按下而PB1未按下时 ，IN1为高电平 ，IN2为低电平 ，电机正转 ；当PB2按下而PB1未按下时 ，IN1为低电平 ，IN2为高电平 ，电机反转 ；当PB1和PB2均按下或均弹起时 ，IN2和IN2均为低电平或高电平 ，电机制动（或称刹车）�？刂菩藕怕呒呒�。 |

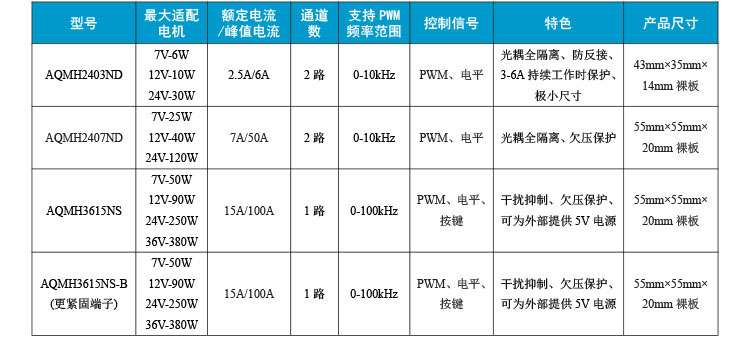

AQMH系列直流有刷电机驱动�？檠⌒捅�
